DN: 200–2000 мм
PN: 1,0/1,6 МПа
Диапазон температур: от –10 до +80 °С p/p>

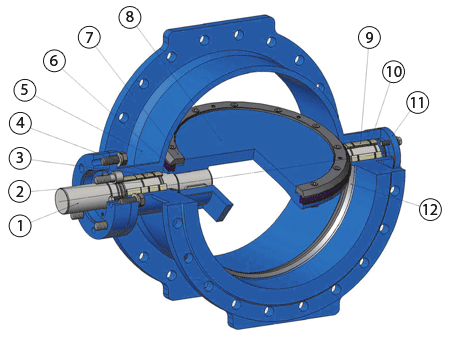

Дисковые поворотные 2-х эксцентриковые затворы «Стейнвал» ВС применяются практически во всех отраслях промышленности и предназначены для открывания, закрывания или ручной регулировки потока пара, воды и других жидкостей.
Параметр | Значение |
---|---|
Условный диаметр | DN 200-2000 мм |
Рабочее давление | PN 1,0/1,6 МПа |
Рабочая температура | -10...+80 °С |
Испытание на герметичность по уплотнению | Pисп.=PNx1,1 |
Испытание на герметичность по корпусу | Pисп.=PNx1,5 |
Присоединение | по запросу |
Тип управления | редуктор, электропривод |
PN, (МПа) | DN, (мм) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
1,0 | 3059 | 4833 | 7038 | 9691 | 12809 | 16409 | 20512 | 29916 | 41256 | 54615 | 70085 | 87763 | 128242 | 177203 | 235075 | по запросу |
1,6 | 2953 | 4662 | 6784 | 9334 | 12325 | 15775 | 19701 | 28705 | 39544 | 52290 | 67023 | 83826 | 122329 | 168800 | 22360 | по запросу |
ΔP, (МПа) | Момент, необходимый для закрытия затвора, (Нм), при DN, (мм) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
1,0 | 315 | 505 | 788 | 1098 | 1591 | 2015 | 2623 | 4029 | 5758 | 8376 | 11387 | 15268 | 23567 | 33714 | 48968 | по запросу |
1,6 | 466 | 827 | 1163 | 1754 | 2341 | 3074 | 4135 | 6328 | 9166 | 13446 | 17794 | 23843 | 37685 | 53058 | 81921 | по запросу |
DN, (мм) |
Тип редуктора | Размеры, (мм) | Масса, (кг) |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | R | K | J | D1 | D2 | L | n x d | N | |||
200 | SG 10.1 | 227 | по запросу | 350 | по запросу | 295 | 340 | 230 | 8–∅23 | 197 | 65 | ||||
250 | SG 12.1 | 248 | по запросу | 405 | по запросу | 350 | 395 | 250 | 12–∅23 | 224 | 84 | ||||
300 | SG 12.1 | 296 | по запросу | 455 | по запросу | 400 | 445 | 270 | 12–∅23 | 267 | 108 | ||||
350 | SA 10.2/GS80.3 | 321 | 295 | 210 | 515 | 368 | 208 | 254 | 283 | 460 | 505 | 290 | 16–∅23 | 303 | 148 |
400 | SA 10.2/GS80.3 | 367 | 295 | 210 | 575 | 320 | 208 | 254 | 283 | 515 | 565 | 310 | 16–∅28 | 339 | 181 |
450 | SA 7.6/GS100.3/VZ4.3 | 397 | 313 | 210 | 625 | 322 | 337 | 249 | 265 | 565 | 615 | 330 | 20–∅28 | 379 | 230 |
500 | SA 7.6/GS100.3/VZ4.3 | 448 | 313 | 210 | 680 | 373 | 337 | 249 | 265 | 620 | 670 | 350 | 20–∅28 | 404 | 282 |
600 | SA 7.6/GS125.3/VZ4.3 | 510 | 313 | 210 | 790 | 435 | 342 | 249 | 265 | 725 | 780 | 390 | 20–∅31 | 486 | 378 |
700 | SA 10.2/GS125.3/GZ200.3 | 528 | 323 | 210 | 905 | 453 | 344 | 254 | 283 | 840 | 895 | 430 | 24–∅31 | 537 | 542 |
750 | по запросу | ||||||||||||||
800 | SA 10.2/GS160.3/GZ160.3 | 606 | 323 | 210 | 1025 | 531 | 420 | 254 | 283 | 950 | 1015 | 470 | 24–∅34 | 606 | 739 |
900 | SA 10.2/GS200.3/GZ200.3 | 665 | 338 | 210 | 1125 | 575 | 550 | 254 | 283 | 1050 | 1115 | 510 | 28–∅34 | 699 | 1066 |
1000 | SA 10.2/GS200.3/GZ200.3 | 739 | 338 | 210 | 1240 | 649 | 550 | 254 | 283 | 1160 | 1230 | 550 | 28–∅37 | 776 | 1283 |
1100 | по запросу | ||||||||||||||
1200 | SA 14.2/GS250.3/GZ250.3 | 881 | 416 | 226 | 1465 | 751 | 615 | 336 | 389 | 1380 | 1455 | 630 | 32–∅41 | 874 | 1987 |
1300 | по запросу | ||||||||||||||
1400 | SA 14.2/GS250.3/GZ250.3 | 1003 | 416 | 226 | 1685 | 873 | 615 | 336 | 389 | 1590 | 1675 | 710 | 36–∅44 | 1034 | 2856 |
1500 | по запросу | ||||||||||||||
1600 | SA 14.2/GS250.3/GZ250.3 | 1128 | 416 | 226 | 1925 | 998 | 615 | 336 | 389 | 1820 | 1915 | 790 | 40–∅50 | 1175 | 3583 |
1800 | по запросу | ||||||||||||||
2000 | по запросу |
Артикул | DN, (мм) |
Тип электропривода | Размеры, (мм) | Масса, (кг) |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | R | H | I | D1 | D2 | L | n x d | N | ||||
FP01A360760 | 200 | Q–800S | 227 | 198 | 230 | 350 | 167,5 | 67,5 | 592,5 | 265,5 | 295 | 340 | 250 | 12–∅23 | 193,75 | 52 |
FP01A360762 | 250 | Q–1500S | 273 | 230 | 250 | 415 | 297,5 | 78 | 798 | 328 | 355 | 405 | 500 | 12–∅28 | 334 | 77 |
FP01A360763 | 300 | Q–2000S | 296 | 254 | 270 | 470 | 300 | 90 | 850 | 340 | 410 | 460 | 500 | 12–∅28 | 346,5 | 107 |
FP01A360764 | 350 | Q–4000S | 342 | 295 | 290 | 530 | 304,5 | 141 | 941,5 | 408 | 470 | 520 | 500 | 16–∅31 | 387,5 | 146 |
FP01A360765 | 400 | Q–4000S | 372 | 334 | 310 | 590 | 304,5 | 141 | 1010,5 | 408 | 525 | 580 | 500 | 16–∅31 | 387,5 | 186 |
FP01A360766 | 450 | Q–4000S | 423 | 368 | 330 | 650 | 304,5 | 141 | 1095,5 | 408 | 585 | 640 | 500 | 20–∅31 | 387,5 | 234 |
FP01A360768 | 500 | Q–6500S | 460 | 400 | 350 | 725 | 304,5 | 141 | 1164,5 | 440 | 650 | 715 | 500 | 20–∅34 | 387,5 | 313 |
FP01A360769 | 600 | Q–12000S | 478 | 480 | 390 | 850 | 313,5 | 188 | 1262,5 | 471 | 770 | 840 | 500 | 20–∅37 | 430 | 495 |
FP01A360770 | 700 | Q–12000S | 555 | 563 | 430 | 920 | 313,5 | 188 | 1422,5 | 471 | 840 | 910 | 500 | 24–∅37 | 430 | 656 |
– | 750 | по запросу | ||||||||||||||
FP01A374034 | 800 | Q–24000S | 613 | 623 | 470 | 1035 | 435 | 255 | 1671 | 591 | 950 | 1025 | 700 | 24–∅41 | 602,5 | 977 |
FP01A393896 | 900 | Q–32000S | 689 | 698 | 510 | 1135 | 435 | 255 | 1822 | 593 | 1050 | 1125 | 700 | 28–∅41 | 602,5 | 1176 |
FP01A366137 | 1000 | Q–32000S | 782 | 766 | 550 | 1271 | 435 | 255 | 1983 | 593 | 1170 | 1255 | 700 | 28–∅44 | 602,5 | 1592 |
– | 1100 | по запросу | ||||||||||||||
– | 1200 | Q–50000S | 903 | 910,5 | 630 | 1495 | 488 | 306 | 2301,5 | 593 | 1390 | 1485 | 700 | 32–∅50 | 641,5 | 2592 |
– | 1300 | по запросу | ||||||||||||||
– | 1400 | Q–70000S | 1071 | 1063 | 710 | 1695 | 488 | 306 | 2622 | 747 | 1590 | 1685 | 700 | 36–∅50 | 641,5 | 3452 |
– | 1500 | по запросу | ||||||||||||||
– | 1600 | по запросу | ||||||||||||||
– | 1800 | по запросу | ||||||||||||||
– | 2000 | по запросу |
Вид уплотнения | Диапазон температур |
Область применения | Свойства |
---|---|---|---|
NBR | от -20°С до +90°С | Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть. |
Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей. |
EPDM | от -40°С до +130°С | Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода |
Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода. |
VITON | от -20°С до +160°С | Растворители (кроме ацетона), кислоты, щелочи. |
Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов. |
