Приварной дисковый затвор LD с электроприводом

Затвор LD приварного соединения с электроприводом – стальной затвор отечественного производства, разработанный для применения в тепловых сетях, промышленных объектах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Данные затворы выполняют функцию регулирования и перекрытия потока среды в двух направлениях.

Затворы ЛД не имеют ни одной импортной детали и созданы под российские условия эксплуатации.

Цены на затворы LD с электроприводом

Затвор	Цена за шт
ПДЗ.П.Э.200.025.02.BT.R	по запросу
ПДЗ.П.Э.250.025.02.BT.R	по запросу
ПДЗ.П.Э.300.025.02.BT.R	по запросу
ПДЗ.П.Э.350.025.02.BT.R	по запросу
ПДЗ.П.Э.400.025.02.BT.R	по запросу
ПДЗ.П.Э.500.025.02.BT.R	по запросу
ПДЗ.П.Э.600.025.02.BT.R	по запросу
ПДЗ.П.Э.700.025.02.BT.R	по запросу
ПДЗ.П.Э.800.025.02.BT.R	по запросу
ПДЗ.П.Э.900.025.02.BT.R	по запросу
ПДЗ.П.Э.1000.025.02.BT.R	по запросу
ПДЗ.П.Э.1200.025.02.BT.R	по запросу

Технические характеристики приварного затвора ЛД с тройным эксцентриситетом

Тип затвора: трехэксцентриковый.
Класс герметичности: «А» по ГОСТ 9544.
Номинальные давления, Мпа: 1,6; 2,5
Номинальные диаметры, Мпа: 300-1200
Температура рабочей среды:
- исполнение НТ: -60…+200°С
- исполнение ВТ: -60…+325°С
Температура окружающей среды: -60…+80С
Срок службы: более 10 лет
Ресурс: 2000 циклов

Габаритные размеры

Наименование	Dn	D	D1	t	L	H1	H2	A	Посадка	Редуктор	Масса, кг
ПДЗ.П.Э.200.025.02.BT.R	200	219	219	8	230	150	606	521	F12	SQ12.2	66
ПДЗ.П.Э.250.025.02.BT.R	250	273	273	8	250	208	596	537	F12	SA10.2/GS80.3	86
ПДЗ.П.Э.300.025.02.BT.R	300	345	325	10	270	215	683	514	F16	SA07.6/GS100.3/VZ4.3	142
ПДЗ.П.Э.350.025.02.BT.R	350	395	377	10	290	250	708	514	F16	SA07.6/GS100.3/VZ4.3	167
ПДЗ.П.Э.400.025.02.BT.R	400	446	426	10	310	285	743	537	F16	SA10.2/GS125.3/VZ4.3	218
ПДЗ.П.Э.500.025.02.BT.R	500	545	530	10	350	355	883	537	F25	SA10.2/GS160.3/GZ160.3 (8:1)	347
ПДЗ.П.Э.600.025.02.BT.R	600	645	630	10	390	400	913	537	F25	SA10.2/GS160.3/GZ160.3 (8:1)	556
ПДЗ.П.Э.700.025.02.BT.R	700	750	720	10	430	460	1008	537	F30	SA10.2/GS200.3/GZ200.3 (16:1)	693
ПДЗ.П.Э.800.025.02.BT.R	800	840	820	12	470	505	1103	537	F35	SA10.2/GS200.3/GZ200.3 (16:1)	861
ПДЗ.П.Э.900.025.02.BT.R	900	950	920	12	510	590	1251	725	F35	SA14.2/GS250.3/GZ250.3 (16:1)	1300
ПДЗ.П.Э.1000.025.02.BT.R	1000	1060	1020	12	550	670	1311	725	F35	SA14.2/GS250.3/GZ250.3 (16:1)	1729
ПДЗ.П.Э.1200.025.02.BT.R	1200	1270	1220	12	630	805	1488	725	F40	SA14.2/GS315/GZ30.1	2407

Затвор ЛД под приварку с электроприводом схема

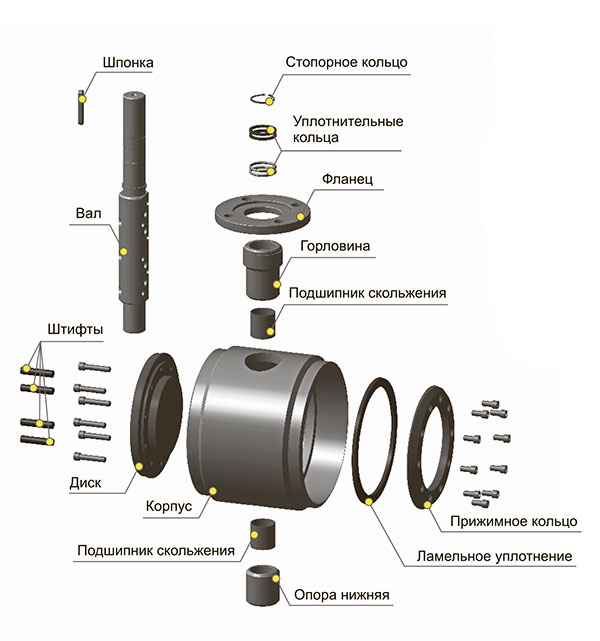

Материалы основных деталей

Корпус – сталь 20/09Г2С
Наплавка на корпусе – 08Х18Н10
Горловина – сталь 20/09Г2С
Посадочный фланец – сталь 20/09Г2С
Опора корпуса – сталь 20/09Г2С
Заглушка – сталь 20
Грунд-букса – сталь 20/09Г2С
Подшипник скольжения – БрА10Ж3Мц2
Шпиндель – 20Х13
Штифт - 20Х13
Стопорное кольцо – 20Х13
Диск – 08Х18Н10
Уплотнительное кольцо – 08Х18Н10+ТРГ
Поджимное кольцо – 08Х18Н10
Сальник – ТРГ
Прокладка – 08Х18Н10+ТРГ
