Приварной дисковый затвор LD с механическим редуктором

Затвор LD приварного соединения с механическим редуктором – стальной затвор отечественного производства разработанный для применения в тепловых сетях, промышленных объектах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Данные затворы выполняют функцию регулирования и перекрытия потока среды в двух направлениях.

Затворы ЛД не имеют ни одной импортной детали и созданы под российские условия эксплуатации.

Цены на приварные затворы LD

Затвор	Цена за шт
ПДЗ.П.Р.200.025.02.BT.R	53 917 руб.
ПДЗ.П.Р.250.025.02.BT.R	71 266 руб.
ПДЗ.П.Р.300.025.02.BT.R	106 132 руб.
ПДЗ.П.Р.350.025.02.BT.R	170 342 руб.
ПДЗ.П.Р.400.025.02.BT.R	279 729 руб.
ПДЗ.П.Р.450.025.02.BT.R	347 702 руб.
ПДЗ.П.Р.500.025.02.BT.R	414 414 руб.
ПДЗ.П.Р.600.025.02.BT.R	620 000 руб.
ПДЗ.П.Р.700.025.02.BT.R	967 848 руб.
ПДЗ.П.Р.800.025.02.BT.R	1 132 500 руб.
ПДЗ.П.Р.900.025.02.BT.R	1 432 796 руб.
ПДЗ.П.Р.1000.025.02.BT.R	2 138 954 руб.
ПДЗ.П.Р.1200.025.02.BT.R	3 208 452 руб.

Технические характеристики приварного затвора ЛД с тройным эксцентриситетом

Тип затвора: трехэксцентриковый.
Класс герметичности: «А» по ГОСТ 9544.
Номинальные давления, Мпа: 1,6; 2,5
Номинальные диаметры, Мпа: 300-1200
Температура рабочей среды:
- исполнение НТ: -60…+200°С
- исполнение ВТ: -60…+325°С
Температура окружающей среды: -60…+80С
Срок службы: более 10 лет
Ресурс: 2000 циклов

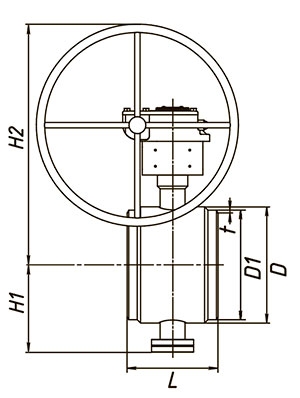

Габаритные размеры

Наименование	Dn	D	D1	t	L	H1	H2	Посадка	Редуктор	Масса, кг
ПДЗ.П.Р.200.025.02.BT.R	200	219	219	8	230	150	535	F12	Q-1500	45
ПДЗ.П.Р.250.025.02.BT.R	250	273	273	8	250	208	550	F12	Q-2000	60
ПДЗ.П.Р.300.025.02.BT.R	300	345	325	10	270	215	670	F16	Q-4000	113
ПДЗ.П.Р.350.025.02.BT.R	350	395	377	10	290	250	695	F16	Q-4000	138
ПДЗ.П.Р.400.025.02.BT.R	400	446	426	10	310	285	730	F16	Q-6500	184
ПДЗ.П.Р.500.025.02.BT.R	500	545	530	10	350	355	920	F25	Q-16000	295
ПДЗ.П.Р.600.025.02.BT.R	600	645	630	10	390	400	950	F25	Q-16000	504
ПДЗ.П.Р.700.025.02.BT.R	700	750	720	10	430	460	1055	F30	Q-24000	642
ПДЗ.П.Р.800.025.02.BT.R	800	840	820	12	470	505	1200	F35	Q-32000	896
ПДЗ.П.Р.900.025.02.BT.R	900	950	920	12	510	590	1320	F35	Q-50000	1296
ПДЗ.П.Р.1000.025.02.BT.R	1000	1060	1020	12	550	670	1380	F35	Q-50000	1725
ПДЗ.П.Р.1200.025.02.BT.R	1200	1270	1220	12	630	805	1640	F40	Q-70000	1936

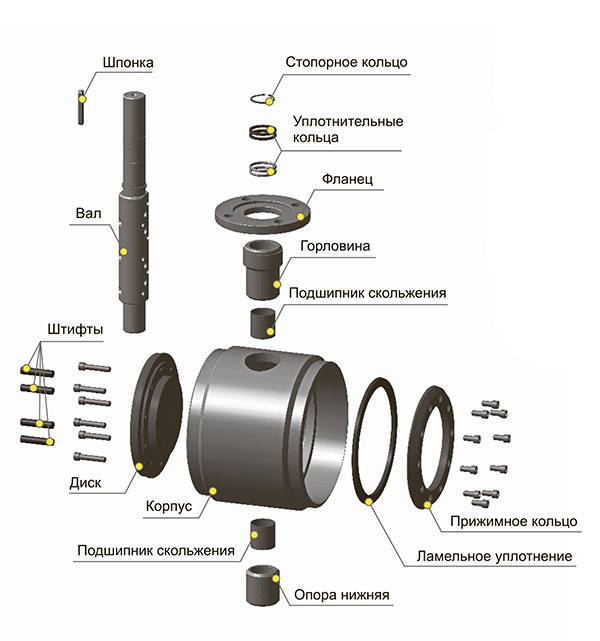

Материалы основных деталей

Корпус – сталь 20/09Г2С
Наплавка на корпусе – 08Х18Н10
Горловина – сталь 20/09Г2С
Посадочный фланец – сталь 20/09Г2С
Опора корпуса – сталь 20/09Г2С
Заглушка – сталь 20
Грунд-букса – сталь 20/09Г2С
Подшипник скольжения – БрА10Ж3Мц2
Шпиндель – 20Х13
Штифт - 20Х13
Стопорное кольцо – 20Х13
Диск – 08Х18Н10
Уплотнительное кольцо – 08Х18Н10+ТРГ
Поджимное кольцо – 08Х18Н10
Сальник – ТРГ
Прокладка – 08Х18Н10+ТРГ
