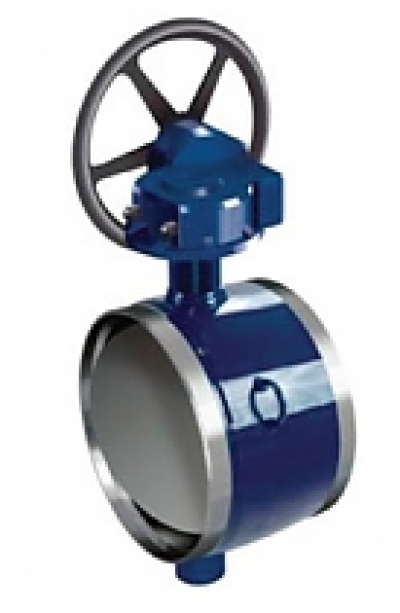

Затворы дисковые поворотные Vexve BFS полнопроходные сварка/сварка по ГОСТу

Цена по запросу.

Дисковые поворотные затворы Vexve серии BFS полнопроходные с приварным присоединением выпускаются Ду от 350 до 800 мм. Затворы комплектуются приводным механизмом - редуктором с червячной передачей. Дисковые затворы Vexve предназначены для перекрытия и регулирования потока рабочей среды в системах тепло- и хладоснабжения, на паро- и нефтепроводах. Рекомендуем комплектовать дисковые затворы серии BFS электроприводами производства компаний ZPA Pecky и Auma. Уплотнение дисковых поворотных затворов Vexve (металл по металлу) производится из нержавеющей стали, которая выдерживает более высокие температуры и не требует замены весь срок эксплуатации дискового затвора - 25 лет.

Технические характеристики

Ру корпуса: 25 МПа.
Ру диска: 16 или 25 МПа.
Температура: от -30°C до +250°C.
Класс герметичности: А.

Корпус

Углеродистая сталь, EN 10217-2 P235GH (1.0345).
EN 10028-3 P 355NH (1.0565).
Диск: ENGX5 CrNiMo 19-11-2 (1.4408).

Шток

Нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
Уплотнение седла: Сплав 718.
Уплотнение штока: Витон FPM.
Подшипники: PTFE+AISI 316 net.

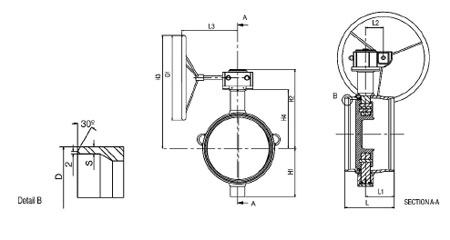

Размеры затворов Vexve BFS PN 16

Код	DN	L	L1	L2	L3	H1	H2	H3	H4	D	D1	S	Kv	Кг
BFS350W1/GS	350	290	134,0	105	336	255	444	593	325,0	377	400	8,0	7400	80
BFS400W1/GS	400	310	156,5	130	387	285	492	672	346,5	426	500	8,0	9800	120
BFS450W1/GS	450	330	153,0	211	440	330	524	654	379,0	478	400	7,0	12100	180
BFS500W1/GS	500	350	152,9	211	440	360	553	683	408,0	530	400	9,0	15600	201
BFS600W1/GS	600	390	183,9	211	450	440	600	780	450,0	630	500	11,0	22700	303
BFS700W1/GS	700	430	207,5	357	567	495	653	783	500,5	720	400	12,0	31300	463
BFS800W1/GS	800	470	235,0	357	567	581	741	871	573,0	820	400	12,0	40700	685

Размеры затворов Vexve BFS PN 25

Код	DN	L	L1	L2	L3	H1	H2	H3	H4	D	D1	S	Kv	Кг
BFS350W2/GS	350	290	134,0	105	336	255	444	593	325,0	377	400	8,0	7400	80
BFS400W2/GS	400	310	156,5	130	387	285	492	672	346,5	426	500	8,0	9800	120
BFS450W2/GS	450	330	153,0	211	440	330	524	654	379,0	478	400	7,0	12100	180
BFS500W2/GS	500	350	152,9	211	440	360	553	683	408,0	530	400	9,0	15600	201
BFS600W2/GS	600	390	183,9	211	450	440	600	780	450,0	630	500	11,0	22700	303
BFS700W2/GS	700	430	207,5	357	567	495	653	783	500,5	720	400	12,0	31300	463
BFS800W2/GS	800	470	235,0	357	567	581	741	871	573,0	820	400	12,0	40700	685

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
