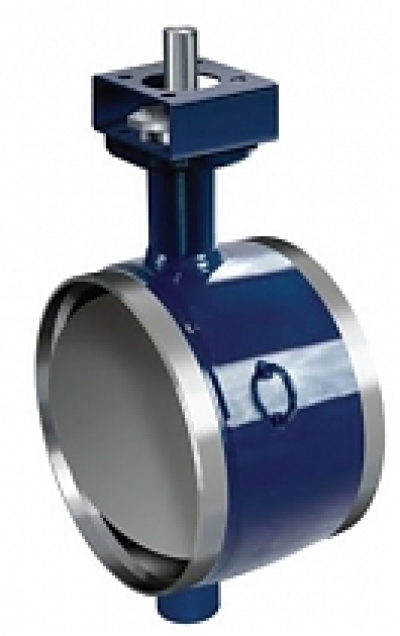

Затворы дисковые Vexve BRC неполнопроходные сварка/сварка

Цена по запросу.

Дисковые затворы Vexve серии BRC полнопроходные с приваными концами по ГОСТу выпускаются Ду от 900 до 1200 мм. Затворы комплектуются приводным механизмом - редуктором с червячной передачей. Дисковые затворы Vexve предназначены для перекрытия и регулирования потока рабочей среды в системах тепло- и хладоснабжения, на паро- и нефтепроводах. Рекомендуем комплектовать дисковые затворы серии BRC электроприводами производства компаний ZPA Pecky и Auma. Уплотнение дисковых затворов Vexve (металл по металлу) производится из нержавеющей стали, которая выдерживает более высокие температуры и не требует замены весь срок эксплуатации дискового затвора - 25 лет.

Технические характеристики

Ру корпуса: 25 МПа.
Ру диска: 16 или 25 МПа.
Температура: от -30°C до +250°C.
Класс герметичности: А.

Корпус

Углеродистая сталь, EN 10217-2 P235GH (1.0345).
EN 10028-3 P 355NH (1.0565).
Диск: ENGX5 CrNiMo 19-11-2 (1.4408).

Шток

Нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
Уплотнение седла: сплав 718.
Уплотнение штока: графит.
Подшипники: PTFE+AISI 316 net.

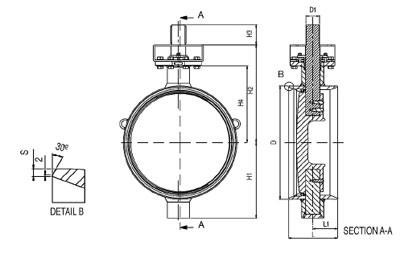

Размеры затворов Vexve BRC неполнопроходных PN 16

Код	DN	L	L1	H1	H2	H3	H4	D	D1	S	Kv	Кг
BRC900W1	900	410	221,0	631	813	180	623	914	100	10	46100	839
BRC1000W1	1000	440	224,0	678	879	180	689	1016	120	10	56900	1094
BRC1200W1	1200	500	227,5	730	1040	180	848	1219	120	13	65000	1750
BR C900W1/G S	900	410	221,0	631	813	180	623	920	100	14	46100	839
BRC1000W1/GS	1000	440	224,0	678	879	180	689	1020	120	15	56900	1094
BRC1200W1/GS	1200	500	227,5	730	1040	180	848	1220	120	15	65000	1750

Размеры затворов Vexve BRC неполнопроходных PN 25

Код	DN	L	L1	H1	H2	H3	H4	D	D1	S	Kv	Кг
BRC900W2	900	410	221,0	631	813	180	623	914	100	10	46100	839
BRC1000W2	1000	440	224,0	678	879	180	689	1016	120	10	56900	1094
BRC1200W2	1200	500	227,5	730	1040	180	848	1219	120	13	65000	1750
BR C900W2/G S	900	410	221,0	631	813	180	623	920	100	14	46100	839
BRC1000W2/GS	1000	440	224,0	678	879	180	689	1020	120	15	56900	1094
BRC1200W2/GS	1200	500	227,5	730	1040	180	848	1220	120	15	65000	1750

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
