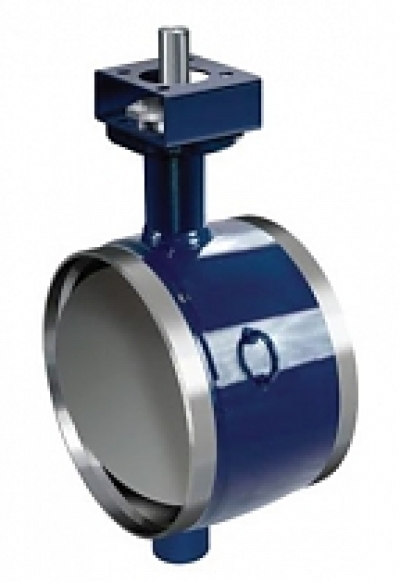

Затворы дисковые Vexve BFC полнопроходные сварка/сварка по ГОСТу

Цена по запросу.

Дисковые затворы Vexve серии BFС полнопроходные с приваными концами по ГОСТу выпускаются Ду от 350 до 800 мм. Затворы комплектуются приводным механизмом - редуктором с червячной передачей. Дисковые затворы Vexve предназначены для перекрытия и регулирования потока рабочей среды в системах тепло- и хладоснабжения, на паро- и нефтепроводах. Рекомендуем комплектовать дисковые затворы серии BFC электроприводами производства компаний ZPA Pecky и Auma. Уплотнение дисковых затворов Vexve (металл по металлу) производится из нержавеющей стали, которая выдерживает более высокие температуры и не требует замены весь срок эксплуатации дискового затвора - 25 лет.

Технические характеристики

Ру корпуса: 25 МПа.
Ру диска: 16 или 25 МПа.
Температура: от -30°C до +250°C.
Класс герметичности: А.

Корпус

Углеродистая сталь, EN 10217-2 P235GH (1.0345).
EN 10028-3 P 355NH (1.0565).
Диск: ENGX5 CrNiMo 19-11-2 (1.4408).

Шток

Нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
Уплотнение седла: Сплав 718.
Уплотнение штока: Графит.
Подшипники: PTFE+AISI 316 net.

Размеры затворов Vexve BFC сварка/сварка по ГОСТу PN 16

Код	DN	L	L1	H1	H2	H3	H4	D	D1	S	Kv	Кг
BFC350W1/GS	350	290	134,0	255	445,0	65	325,0	377	35	8,0	7400	74
BFC400W1/GS	400	310	156,5	285	466,5	65	346,5	426	40	8,0	9800	92
BFC500W1/GS	500	350	152,9	360	528,0	80	408,0	530	50	9,0	15600	160
BFC600W1/GS	600	390	183,9	440	575,0	110	450,0	630	60	11,0	22700	279
BFC700W1/GS	700	430	207,5	495	625,0	110	500,5	720	70	12,0	31300	374
BFC800W1/GS	800	470	235,0	581	733,0	130	573,0	820	90	12,0	40700	616

Размеры затворов Vexve BFC сварка/сварка по ГОСТу PN 25

Код	DN	L	L1	H1	H2	H3	H4	D	D1	S	Kv	Кг
BFC350W2/GS	350	290	134,0	255	445,0	65	325,0	377	35	8,0	7400	74
BFC400W2/GS	400	310	156,5	285	466,5	65	346,5	426	40	8,0	9800	92
BFC500W2/GS	500	350	152,9	360	528,0	80	408,0	530	50	9,0	15600	160
BFC600W2/GS	600	390	183,9	440	575,0	110	450,0	630	60	11,0	22700	279
BFC700W2/GS	700	430	207,5	495	625,0	110	500,5	720	70	12,0	31300	374
BFC800W2/GS	800	470	235,0	581	733,0	130	573,0	820	90	12,0	40700	616

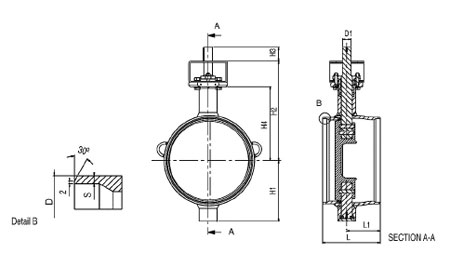

Vexve BFC затворы сварка/сварка по ГОСТу

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
