Фланцевый дисковый затвор LD с электроприводом

Затвор LD фланцевого соединения с электроприводом – стальной затвор отечественного производства, разработанный для применения в тепловых сетях, промышленных объектах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Данные затворы выполняют функцию регулирования и перекрытия потока среды в двух направлениях.

Затворы ЛД не имеют ни одной импортной детали и созданы под российские условия эксплуатации.

Цены на фланцевые затворы LD с электроприводом

Затвор	Цена за шт
ПДЗ.Ф.Э.200.025.02.BT.R	по запросу
ПДЗ.Ф.Э.250.025.02.BT.R	по запросу
ПДЗ.Ф.Э.300.025.02.BT.R	по запросу
ПДЗ.Ф.Э.350.025.02.BT.R	по запросу
ПДЗ.Ф.Э.400.025.02.BT.R	по запросу
ПДЗ.Ф.Э.500.025.02.BT.R	по запросу
ПДЗ.Ф.Э.600.025.02.BT.R	по запросу
ПДЗ.Ф.Э.700.025.02.BT.R	по запросу
ПДЗ.Ф.Э.800.025.02.BT.R	по запросу
ПДЗ.Ф.Э.900.025.02.BT.R	по запросу
ПДЗ.Ф.Э.1000.025.02.BT.R	по запросу
ПДЗ.Ф.Э.1200.025.02.BT.R	по запросу

Технические характеристики фланцевого затвора ЛД с тройным эксцентриситетом

Тип затвора: трехэксцентриковый.
Класс герметичности: «А» по ГОСТ 9544.
Номинальные давления, Мпа: 1,6; 2,5
Номинальные диаметры, Мпа: 300-1200
Температура рабочей среды:
- исполнение НТ: -60…+200°С
- исполнение ВТ: -60…+325°С
Температура окружающей среды: -60…+80С
Срок службы: более 10 лет
Ресурс: 2000 циклов

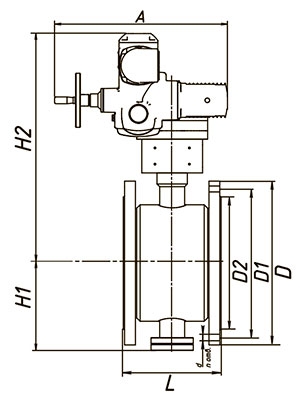

Габаритные размеры

Наименование	Dn	D	D1	D2	d	n отв.	L	H1	H2	A	Посадка	Привод	Масса, кг
ПДЗ.Ф.Э.200.025.02.BT.R	200	360	310	278	26	12	250	150	606	521	F12	SQ12.2	94
ПДЗ.Ф.Э.250.025.02.BT.R	250	425	370	335	30	12	270	208	596	537	F12	SA10.2/GS80.3	126
ПДЗ.Ф.Э.300.025.02.BT.R	300	485	430	390	30	16	290	215	683	514	F16	SA07.6/GS100.3/VZ4.3	192
ПДЗ.Ф.Э.350.025.02.BT.R	350	550	490	450	33	16	310	250	708	514	F16	SA07.6/GS100.3/VZ4.3	238
ПДЗ.Ф.Э.400.025.02.BT.R	400	610	550	505	33	16	340	285	743	537	F16	SA10.2/GS125.3/VZ4.3	310
ПДЗ.Ф.Э.500.025.02.BT.R	500	730	660	615	39	20	380	355	883	537	F25	SA10.2/GS160.3/GZ160.3 (8:1)	485
ПДЗ.Ф.Э.600.025.02.BT.R	600	840	770	720	39	20	420	400	913	537	F25	SA10.2/GS160.3/GZ160.3 (8:1)	742
ПДЗ.Ф.Э.700.025.02.BT.R	700	960	875	820	45	24	460	460	1008	537	F30	SA10.2/GS200.3/GZ200.3 (16:1)	952
ПДЗ.Ф.Э.800.025.02.BT.R	800	1075	990	930	45	24	500	505	1103	537	F35	SA10.2/GS200.3/GZ200.3 (16:1)	1232
ПДЗ.Ф.Э.900.025.02.BT.R	900	1185	1090	1030	52	28	540	590	1251	725	F35	SA14.2/GS250.3/GZ250.3 (16:1)	1737
ПДЗ.Ф.Э.1000.025.02.BT.R	1000	1315	1210	1140	56	28	580	670	1311	725	F35	SA14.2/GS250.3/GZ250.3 (16:1)	2278
ПДЗ.Ф.Э.1200.025.02.BT.R	1200	1525	1420	1350	56	32	660	805	1488	725	F40	SA14.2/GS315/GZ30.1	3195

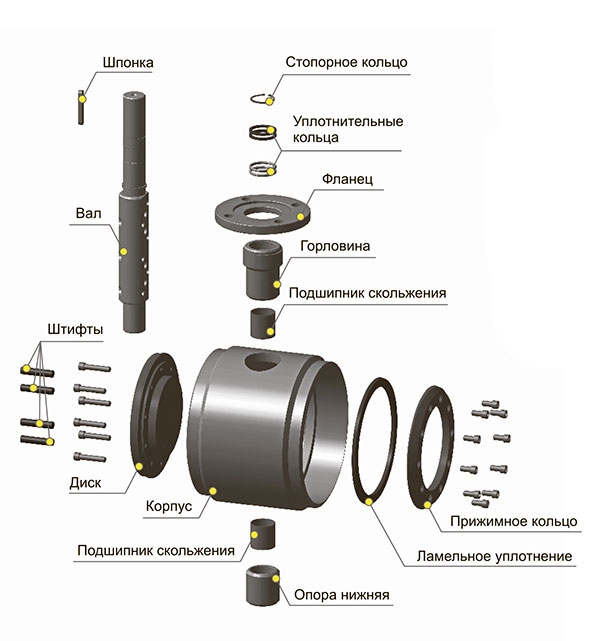

Материалы основных деталей

Корпус – сталь 20/09Г2С
Наплавка на корпусе – 08Х18Н10
Горловина – сталь 20/09Г2С
Посадочный фланец – сталь 20/09Г2С
Опора корпуса – сталь 20/09Г2С
Заглушка – сталь 20
Грунд-букса – сталь 20/09Г2С
Подшипник скольжения – БрА10Ж3Мц2
Шпиндель – 20Х13
Штифт - 20Х13
Стопорное кольцо – 20Х13
Диск – 08Х18Н10
Уплотнительное кольцо – 08Х18Н10+ТРГ
Поджимное кольцо – 08Х18Н10
Сальник – ТРГ
Прокладка – 08Х18Н10+ТРГ
