Фланцевый дисковый затвор LD с механическим редуктором

Затвор LD фланцевого соединения с механическим редуктором – стальной затвор отечественного производства разработанный для применения в тепловых сетях, промышленных объектах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Данные затворы выполняют функцию регулирования и перекрытия потока среды в двух направлениях.

Затворы ЛД не имеют ни одной импортной детали и созданы под российские условия эксплуатации.

Цены на фланцевые затворы LD с редуктором

Затвор	Цена за шт
ПДЗ.Ф.Р.200.025.02.BT.R	60 704 руб.
ПДЗ.Ф.Р.250.025.02.BT.R	82 052 руб.
ПДЗ.Ф.Р.300.025.02.BT.R	129 854 руб.
ПДЗ.Ф.Р.350.025.02.BT.R	205 116 руб.
ПДЗ.Ф.Р.400.025.02.BT.R	328 004 руб.
ПДЗ.Ф.Р.450.025.02.BT.R	по запросу
ПДЗ.Ф.Р.500.025.02.BT.R	485 439 руб.
ПДЗ.Ф.Р.600.025.02.BT.R	749 515 руб.
ПДЗ.Ф.Р.700.025.02.BT.R	1 164 941 руб.
ПДЗ.Ф.Р.800.025.02.BT.R	1 371 076 руб.
ПДЗ.Ф.Р.900.025.02.BT.R	1 719 355 руб.
ПДЗ.Ф.Р.1000.025.02.BT.R	2 566 745 руб.
ПДЗ.Ф.Р.1200.025.02.BT.R	3 850 142 руб.

Технические характеристики фланцевого затвора ЛД с тройным эксцентриситетом

Тип затвора: трехэксцентриковый.
Класс герметичности: «А» по ГОСТ 9544.
Номинальные давления, Мпа: 1,6; 2,5
Номинальные диаметры, Мпа: 300-1200
Температура рабочей среды:
- исполнение НТ: -60…+200°С
- исполнение ВТ: -60…+325°С
Температура окружающей среды: -60…+80С
Срок службы: более 10 лет
Ресурс: 2000 циклов

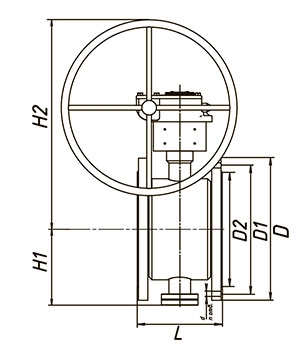

Габаритные размеры

Наименование	Dn	D	D1	D2	d	n отв.	L	H1	H2	Посадка	Редуктор	Масса, кг
ПДЗ.Ф.Р.200.025.02.BT.R	200	360	310	278	26	12	250	150	535	F12	Q-1500	73
ПДЗ.Ф.Р.250.025.02.BT.R	250	425	370	335	30	12	270	208	550	F12	Q-2000	99
ПДЗ.Ф.Р.300.025.02.BT.R	300	485	430	390	30	16	290	215	670	F16	Q-4000	164
ПДЗ.Ф.Р.350.025.02.BT.R	350	550	490	450	33	16	310	250	695	F16	Q-4000	210
ПДЗ.Ф.Р.400.025.02.BT.R	400	610	550	505	33	16	340	285	730	F16	Q-6500	277
ПДЗ.Ф.Р.500.025.02.BT.R	500	730	660	615	39	20	380	355	920	F25	Q-16000	433
ПДЗ.Ф.Р.600.025.02.BT.R	600	840	770	720	39	20	420	400	950	F25	Q-16000	690
ПДЗ.Ф.Р.700.025.02.BT.R	700	960	875	820	45	24	460	460	1055	F30	Q-24000	901
ПДЗ.Ф.Р.800.025.02.BT.R	800	1075	990	930	45	24	500	505	1200	F35	Q-32000	1267
ПДЗ.Ф.Р.900.025.02.BT.R	900	1185	1090	1030	52	28	540	590	1320	F35	Q-50000	1733
ПДЗ.Ф.Р.1000.025.02.BT.R	1000	1315	1210	1140	56	28	580	670	1380	F35	Q-50000	2274
ПДЗ.Ф.Р.1200.025.02.BT.R	1200	1525	1420	1350	56	32	660	805	1640	F40	Q-70000	2724

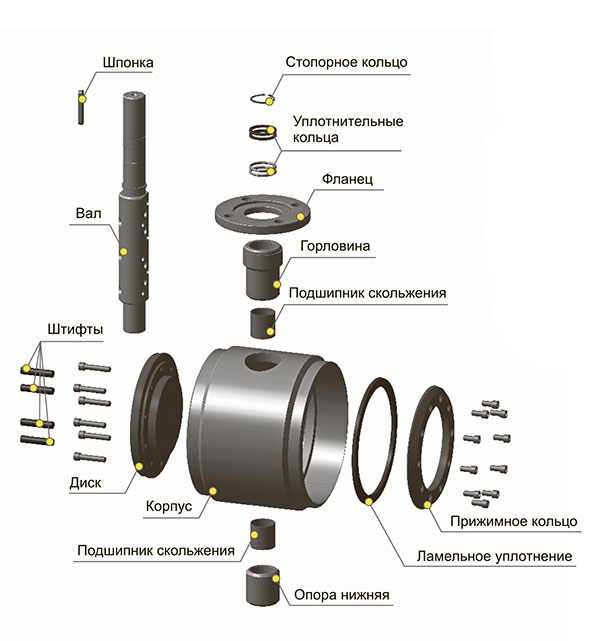

Материалы основных деталей

Корпус – сталь 20/09Г2С
Наплавка на корпусе – 08Х18Н10
Горловина – сталь 20/09Г2С
Посадочный фланец – сталь 20/09Г2С
Опора корпуса – сталь 20/09Г2С
Заглушка – сталь 20
Грунд-букса – сталь 20/09Г2С
Подшипник скольжения – БрА10Ж3Мц2
Шпиндель – 20Х13
Штифт - 20Х13
Стопорное кольцо – 20Х13
Диск – 08Х18Н10
Уплотнительное кольцо – 08Х18Н10+ТРГ
Поджимное кольцо – 08Х18Н10
Сальник – ТРГ
Прокладка – 08Х18Н10+ТРГ
