Затворы ЗПФ ЛАЗ чугунные поворотные межфланцевые под электропривод с уплотнением ЭПДМ/Нитрил

Затворы ЗПФ ЛАЗ чугунные поворотные межфланцевые под электропривод используется для автоматического регулирования технологических процессов на трубопроводах, транспортирующих жидкости, неагрессивные для конструкции затвора, при температуре рабочей среды для уплотнения ЭПДМ до 130°С. Для уменьшения износа уплотнителя и увеличения срока службы затвора рекомендуется устанавливать с горизонтальным положением потока, особенно для рабочих сред, .

Цены на затворы дисковые ЗПФ ЛАЗ ЭПДМ/Нитрил под электропривод

Ду, мм	Цена, за шт
32	1 210 руб.
40	1 250 руб.
50	1 370 руб.
65	1 630 руб.
80	1 820 руб.
100	2 600 руб.
125	3 250 руб.
150	4 030 руб.
200	6 830 руб.
250	9 100 руб.
300	12 680 руб.
350	19 500 руб.
400	37 050 руб.
500	50 700 руб.
600	90 350 руб.

Преимущества

Минимальная строительная длина и масса
Малое гидравлическое сопротивление
Является запорно-регулирующей арматурой
Ремонтопригодность
Конструкция затвора допускает возможность подачи среды в любом направлении
Класс герметичности"А"
Минимальная стоимость, по сравнению с другими видами трубопроводной арматуры

Технические характеристики

Dn	А	В	С	D	F	Тип присоединения
40	33	70	122	145	245	F05, 9*9
50	41	73	128	155	215	F05, 9*9
65	43	80	133	160	215	F05, 9*9
80	45	90	158	182	215	F05, 9*9
100	51	110	170	191	255	F07, 11*11
125	54	120	182	200	255	F07, 14*14
150	55	140	215	245	255	F07, 14*14
200	60	180	225	255	375	F07, 17*17
250	65	210	270	325	515	F10, 22*22
300	70	243	300	330	365	F12, 22*22
350	75	255	350	-	-	F12, 22*22
400	105	280	370	-	-	F14, ∅38
500	132	360	455	-	-	F14, ∅41
600	155	650	650	-	-	F16, ∅50,5

Основные материалы конструкции

Корпус - Чугун
Диск - Чугун
Штифт - Сталь
Манжета - ЭПДМ/Нитрил
Шток - Сталь 45
Втулка - Фторопласт
Сальник - Резина

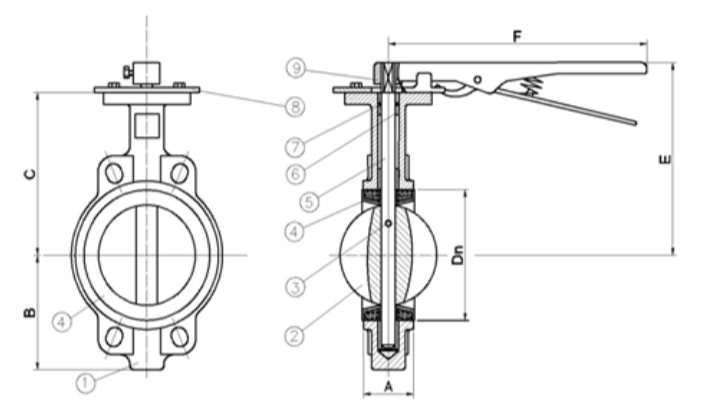

Конструкция затворов межфланцевых ЛАЗ ЗПФ под электропривод

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
