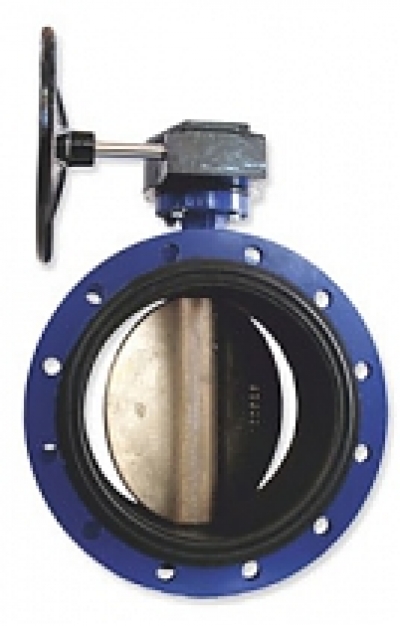

Затвор дисковый фланцевый 021F Dendor

Вся продукция Dendor

Фланцевые дисковые затворы 021F Dendor используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения, на магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур. Затворы 021F идеально подходят для монтажа на объекты, где по каким-либо причинам невозможен монтаж межфланцевого затвора. Фланцевый затвор устанавливается на обычные плоские фланцы, что сокращает расходы на монтажные работы.
В основе корпуса дискового фланцевого затвора – чугун или сталь. Корпус покрывается долговечным эпоксидным полимерным покрытием, обеспечивающим 100%-ную защиту от коррозии. Рабочая среда с корпусом не контактирует.

Конструктивное исполнение

С регулировочной рукояткой и пронумерованным зубчатым сектором.
Ручной штурвал-редуктор с индикатором открытия.
Электропривод.

Технические характеристики

Давление: PN 10 , PN 16.
Рабочая температура: от -25°C до +130°C.
Рабочая среда: вода в системах водоснабжения и отопления, воздух, гликольные смеси.
Тип присоединения: фланцевое.
Присоединительные размеры фланцев: Ру 10 и Ру 16 по ГОСТу 12815-80.
Класс герметичности: А по ГОСТ 9544-2005.
Корпус: чугун GGG40 с термообработанным эпоксидным покрытием.
Диск: чугун GGG40, сталь, нержавеющая сталь.
Уплотнение: EPDM, NBR, VITON, PTFE.

Габаритные размеры

DN	L	?D	?D1	?D2	n-?d	b	?E1	?E	H1	H2	n-?d1
DN 50	108	160	125	102	4-18	15	50	65	80	110	4-8
DN 65	112	180	145	122	4-18	17	50	65	80	134	4-8
DN 80	114	195	160	133	8-18	17	50	65	95	131	4-8
DN 100	127	215	180	158	8-18	19	70	90	114	150	4-10
DN 125	140	245	210	184	8-18	21	70	90	113	170	4-10
DN 150	140	280	240	212	8-22	21	70	90	139	180	4-10
DN 200	152	335	295	268	8-22	21	102	125	175	210	4-12
DN 250	165	390	350	320	12-22	23	102	125	203	245	4-12
DN 300	174	440	400	370	12-22	25	102	125	235	320	4-12
DN 350	190	500	460	430	16-26	28	102	125	267	368	4-12
DN 400	216	565	515	482	16-27	38	140	197	376	376	4-18
DN 500	230	670	620	585	20-27	42	140	197	448	448	4-18
DN 600	270	780	725	685	20-30	48	165	276	518	518	4-18
DN 700	292	895	840	800	24-30	54	254	300	560	560	4-18
DN 800	318	1010	950	905	24-33	58	254	300	620	620	4-18
DN 900	330	1110	1050	1005	28-33	62	254	300	692	692	8-18
DN 1000	410	1220	1160	1110	28-33	66	254	300	735	735	8-18
DN 1200	470	1455	1380	1330	32-39	76	298	350	917	917	8-22

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
