Затворы межфланцевые AVK с центровочными приливами

Затвор AVK концентрический дроссельный с центровочными приливами используется в системах холодного и горячего водоснабжения, на трубопроводах, транспортирующих неагрессивные жидкости с температурой не более 110°C, в том числе питьевую воду. Конструкция затвора по EN 593, ISO 10631. Строительная длина затвора – по EN 558-1/2 Series 20. Межфланцевый монтаж - по ISO 7005-2 (EN 1092-2; 1997, DIN 2501).

Устройство привода/варианты заказа

Рычаг
Редуктор червячный, со штурвалом
Пневматический привод (одинарногоили двойного действия)
Электрический привод

Материалы

Корпус - ковкий чугун, JS 1030 по EN 1563 (марка 250 по стандарту BS 1452).
Покрытие - снаружи – эпоксидное.
Обкладка - резина EPDM.
Диск - углеродистая никелированная сталь.
Вал - нержавеющая сталь AISI 420 (BS 431S29).
Подшипник - сталь / тефлон PTFE.

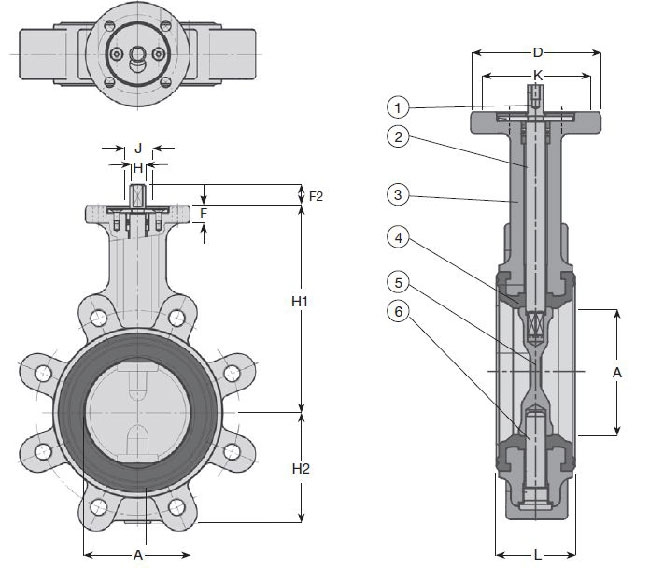

Затвор AVK с центровочными приливами схема

Компоненты

Вал
Подшипник
Корпус
Обкладка
Диск
Вал

Затвор AVK с центровочными приливами таблица

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
