Затворы ЗПФ ЛАЗ чугунные поворотные межфланцевые ручные с уплотнением ЭПДМ/Нитрил

Затворы чугунные поворотные межфланцевые ЗПФ ЛАЗ применяется в качестве запорно-регулирующего устройства на трубопроводах, транспортирующих жидкости, неагрессивные для конструкции затвора, при температуре рабочей среды для уплотнения ЭПДМ до 130°С. Для уменьшения износа уплотнителя и увеличения срока службы затвора рекомендуется устанавливать с горизонтальным положением потока, особенно для рабочих сред, содержащих абразивные частицы или осаждающиеся примеси.

Цены на затворы дисковые ЗПФ ЛАЗ ЭПДМ/Нитрил

Ду, мм	Цена, за шт
32	1 210 руб.
40	1 250 руб.
50	1 370 руб.
65	1 630 руб.
80	1 820 руб.
100	2 600 руб.
125	3 250 руб.
150	4 030 руб.
200	6 830 руб.
250	9 100 руб.
300	12 680 руб.
350	20 800 руб.
400	40 820 руб.
500	55 770 руб.
600	97 240 руб.

Преимущества

Минимальная строительная длина и масса
Малое гидравлическое сопротивление
Является запорно-регулирующей арматурой
Ремонтопригодность
Конструкция затвора допускает возможность подачи среды в любом направлении
Класс герметичности"А"
Минимальная стоимость, по сравнению с другими видами трубопроводной арматуры

Технические характеристики

Dn	А	В	С	D	F	Тип присоединения
40	33	70	122	145	245	F05, 9*9
50	41	73	128	155	215	F05, 9*9
65	43	80	133	160	215	F05, 9*9
80	45	90	158	182	215	F05, 9*9
100	51	110	170	191	255	F07, 11*11
125	54	120	182	200	255	F07, 14*14
150	55	140	215	245	255	F07, 14*14
200	60	180	225	255	375	F07, 17*17
250	65	210	270	325	515	F10, 22*22
300	70	243	300	330	365	F12, 22*22
350	75	255	350	-	-	F12, 22*22
400	105	280	370	-	-	F14, ∅38
500	132	360	455	-	-	F14, ∅41
600	155	650	650	-	-	F16, ∅50,5

Основные материалы конструкции

Корпус - Чугун
Диск - Чугун
Штифт - Сталь
Манжета - ЭПДМ/Нитрил
Втулка - Фторопласт
Сальник - Резина
Шкала - Углеродистая сталь
Ручка - Ковкий чугун

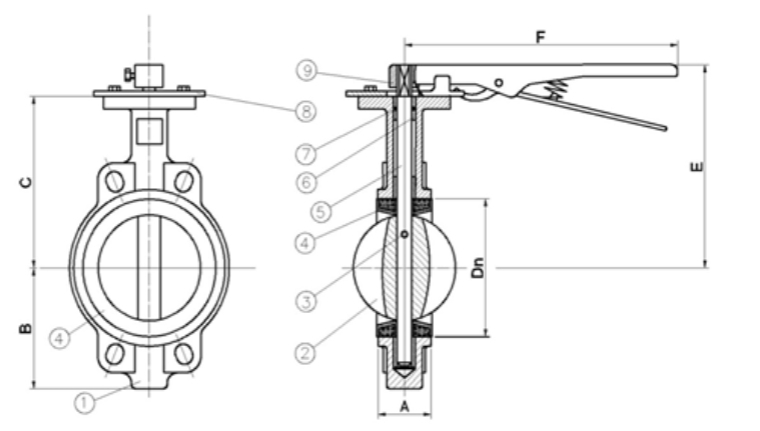

Конструкция затворов межфланцевых ЛАЗ ЗПФ

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
