Затворы межфланцевые Китай

Дисковые поворотные межфланцевые затворы это наиболее распространенный компонент трубопроводной арматуры. Возможно исполнение с различными седловыми уплотнениями (EPDM, NBR, VITON), в зависимости от требований к защите от разрушающего воздействия рабочей среды. Затворы до ду 300 включительно, в заводском исполнении, идут в комплекте с ручным управлением (ручкой), с ду 350 и более, с редуктором. Все затворы могут комплектоваться редуктором, электроприводом под заказ.

Преимуществом дисковых поворотных межфланцевых затворов

Малый вес и компактный размер
Малая строительная длина
Герметичное перекрытие потока рабочей среды с обоих направлений
С рабочей средой контактируют только седловое уплотнение и диск
Более низкая цена в сравнении с прочей трубопроводной арматурой
Обширная область применения
Способ присоединения к трубопроводу межфланцевое

Технические характеристики

Диапазон диаметров – Ду 40-Ду 250, давление 16 бар, гидравлическая опрессовка корпуса 24 бар.
Диапазон диаметров – Ду 300-Ду 600, давление 10 бар, гидравлическая опрессовка корпуса 15 бар.
Диапазон диаметров – Ду 700-Ду 1200, давление 4бар, гидравлическая опрессовка корпуса 6 бар.

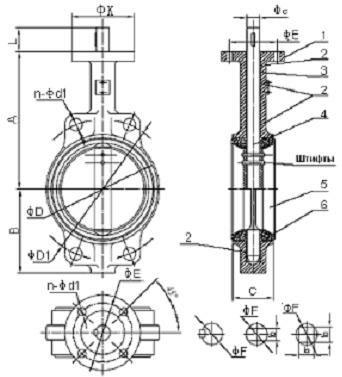

Габаритные и присоединительные размеры

ду, мм	C	L	A	B	∅ c	∅ D1	∅ D	n- ∅ d	∅ K	∅ E	n- ∅ d1
40	32	32	138	68	12,6	110		4-18	65	50	4-8
50	43	32	161	80	12,6	125	52,5	4-18	65	50	4-8
65	46	32	175	89	12,6	145	63,8	4-18	65	50	4-8
80	46	32	181	95	12,6	160	78,1	8-18	65	50	4-8
100	52	32	200	114	15,77	180	103,8	8-18	90	70	4-10
125	56	32	213	127	18,92	210	123,1	8-18	90	70	4-10
150	56	32	226	139	18,92	240	155	8-22	90	70	4-10
200	60	45	260	175	22,1	295	202,1	8-22	125	102	4-12
250	68	45	292	203	28,45	350	250,1	12-22	125	102	4-12
250	68	45	292	203	28,45	350	250,1	12-22	125	102	4-12
300	78	45	337	242	31,6	400	301,1	12-22	125	102	4-12
350	78	45	368	267	31,6	460	333,3	16-22	125	102	4-12
400	102	51,2 ⁄ 72	400	308,8	33,15	515	389,6	16-26	175	140	4-18
450	114	51,2 ⁄ 72	422	327,8	38	565	440,5	20-26	175	140	4-18
500	127	64,2 ⁄ 82	480	360,8	41,15	620	491,6	20-26	210	165	4-18
600	154	70,2 ⁄ 82	562	458,8	50,65	725	592,5	20-30	210	165	4-22
700	162	66 ⁄ 82	623,9	505	63,35 ⁄ 55	840	695	24-30	300	254	8-18
750	166	66 ⁄ 82	646	520	63,35 ⁄ 55	900	477,6	24-33	300	254	8-18
800	187	66 ⁄ 82	672	565	63,35 ⁄ 55	950	794,7	24-33	300	254	8-18
900	202	118	720	637	75	1050	864,7	28-33	300	254	8-18
1000	215	142	800	700	85	1160	965	28-36	300	254	8-18
1200	276	160	940,7	844	105	1380	1164,5	32-39	350	298	8-22

1	Корпус
2	Подшипниковые втулки
3	Кольцевое уплотнение
4	Вал
5	Диск
6	Уплотнение

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
