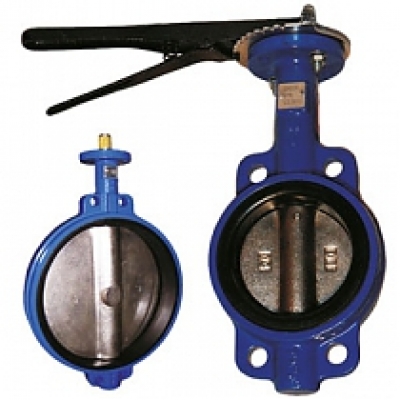

Затвор дисковый межфланцевый чугунный 017W Dendor

Вся продукция Dendor

Межфланцевые затворы Dendor 017W являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения и водоснабжения.
Корпус затвора изготовлен из чугуна GGG40 с термообработанным эпоксидным покрытием, диск - из чугуна GGG40. Могут использоваться следующие виды уплотнений: EPDM, NBR, VITON, PTFE.

Возможны следующие варианты конструктивного исполнения:

Регулировочная рукоятка и пронумерованный зубчатый сектор.
Ручной штурвал-редуктор с индикатором открытия.
Электропривод.

Преимущества

Малый вес.
Компактный размер.
Малая строительная длина.
Герметичное перекрытие потока рабочей среды в обоих направлениях.
Широкая область применения.

Технические характеристики

Давление: PN 10 , PN 16.
Рабочая температура: от -25°C до +130°C.
Рабочая среда: вода в системах водоснабжения и отопления, воздух, гликольные смеси.
Тип присоединения: межфланцевое.
Присоединительные размеры фланцев: Ру 10 и Ру 16 по ГОСТу 12815-80.
Класс герметичности: А по ГОСТ 9544-2005.

Габаритные размеры

DN	L	?D1	n-?d	?E1	?Z, ?c	?E	H1	H2	H3	n-?d1
DN 32	32	100	4-4	46	8,8	55	60	100	29	4-18
DN 40	32	110	4-8	50	12,6	65	68	139	32	4-18
DN 50	43	125	4-8	50	12,6	65	80	161	30	4-18
DN 65	46	145	4-8	50	12,6	65	89	175	30	4-18
DN 80	46	160	4-8	50	12,6	65	95	181	30	8-18
DN 100	52	180	4-10	70	15,77	90	114	200	30	8-18
DN 125	56	210	4-10	70	18,92	90	127	213	30	8-18
DN 150	56	240	4-10	70	18,92	90	139	226	30	8-22
DN 200	60	295	4-12	102	22,1	125	175	260	37	12-22
DN 250	68	355	4-12	102	28,45	125	203	292	37	12-26
DN 300	78	410	4-12	102	31,6	125	242	337	37	12-26
DN 350	78	470	4-12	102	31,6	125	267	368	45	16-26
DN 400	102	525	4-18	140	33,15	175	297	400	51,2	16-30
DN 500	127	650	4-18	140	41,15	175	348	480	64,2	20-33
DN 600	154	770	4-22	165	50,65	210	444	562	64,2	20-36
DN 700	165	840	24-36	254	63,35	300	505,1	623,9	66	8-18
DN 800	190	950	8-18	254	63,35	300	576	672	66	24-39
DN 1000	216	1170	8-18	254	85	300	701	800	142	28-42

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
