Задвижка AVK ножевая шиберная с выдвижным штоком

Задвижка AVK ножевая шиберная с выдвижным штоком и штурвалом предназначена для воды и сточных вод с температурой не более 70°C. Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501).

Дополнительные принадлежности по запросу

• Корпус из нержавейки AISI 316
• Прокладки из витона (макс. 260°С), тефлона (макс. 220°С) или EPDM

Устройство привода

• Штурвал, с невыдвижным штоком (DN 50 - 600).
• Быстро закрывающий рычаг (DN 50 - 200).
• Пневматический привод (DN 50 - 800).
• Исполнение выдвижного штока и фланца ISO предусматривает соединение с приводом (DN 50 - 1500).
• Квадратная насадка штока для Т-образного ключа (DN 50 - 300).
• Электрический привод (DN 50 - 1500).

Материалы

• Корпус - серый чугун GG-25 по DIN 1691.
• Покрытие - полиэфир устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ.
• Шток, болт уплотнения, толкатель и шибер - нержавеющая сталь AISI 316.
• Прокладка корпуса и уплотнения - резина NBR.
• Стойка, подшипник - сталь st. 52.
• Болты, гайки - нержавеющая сталь AISI 316.

Устройство привода

• Штурвал - серый чугун GG-25 по DIN 1691.
• Шпилька с резьбой - нержавеющая сталь AISI 316.
• Шайба - бронза.
• Рычаг, кронштейн рычага, коромысло, ухо - сталь st. 52.

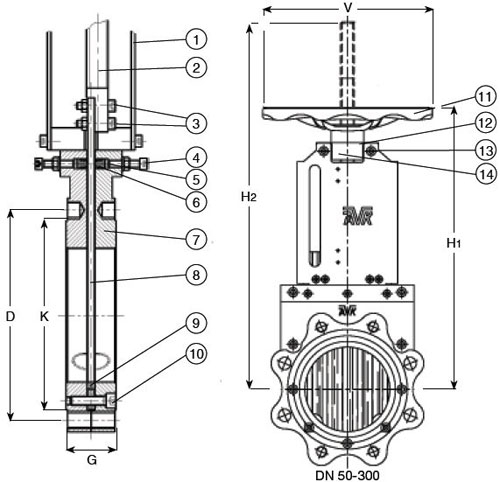

Компоненты

1. Стойка
2. Шток
3. Болт и гайка
4. Болт сальника уплотнения
5. Толкатель
6. Сальник уплотнения
7. Корпус
8. Шибер
9. Прокладка корпуса
10. Болт корпуса
11. Штурвал
12. Шайба
13. Болт
14. Подшипник
