Задвижка AVK ножевая шиберная с рычагом

Задвижка AVK ножевая шиберная с рычагом применяется для воды и сточных вод с температурой не более 70°C. Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501).

Дополнительные принадлежности по запросу

• Корпус из нержавейки AISI 316.
• Прокладки из витона (макс. 260°C), тефлона (макс. 220°C) или EPDM.

Устройство привода

• Штурвал, с невыдвижным штоком* (DN 50 - 600).
• Штурвал, с выдвижным штоком* (DN 50 - 600).
• Пневматический привод* (DN 50 - 800).
• Исполнение выдвижногоштока и фланца ISO предусматривает соединение с приводом* (DN 50 - 1500).
• Квадратная насадка штока для Т-образного ключа (DN 50 - 300).
• Электрический привод* (DN 50 - 1500).

*DN 50-300 модели с замкнутой рамой
>DN 300 модели с незамкнутой рамой

Материалы

• Корпус - серый чугун GG-25 по DIN 1691.
• Покрытие - полиэфир устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ.
• Шток, болт уплотнения, толкатель и шибер - нержавеющая сталь AISI 316.
• Гайка штока - бронза.
• Прокладка корпуса, сальник уплотнения - резина NBR.
• Стойка, подшипник - сталь st. 52.
• Болты, гайки - нержавеющая сталь AISI 316.

Устройство привода

• Штурвал - серый чугун GG-25 по DIN 1691.
• Шпилька с резьбой - нержавеющая сталь AISI 316.
• Шайба - бронза.
• Рычаг, кронштайн рычага, коромысло,ухо - сталь st. 52.

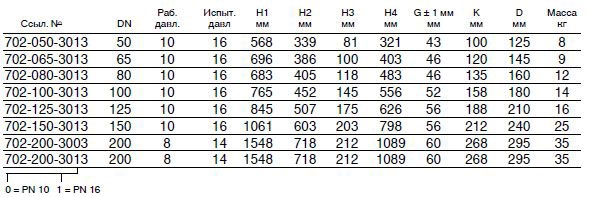

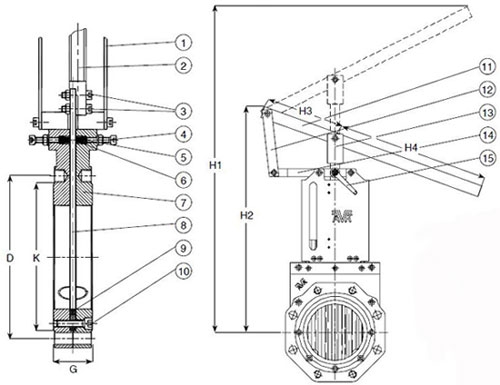

Компоненты

1. Стойка
2. Шток
3. Болт и гайка
4. Болт сальника уплотнения
5. Толкатель
6. Сальник уплотнения
7. Корпус
8. Шибер
9. Прокладка корпуса
10. Болт корпуса
11. Рычаг
12. Направляющая рычага
13. Коромысло
14. Кронштейн рычага
15. Блокирующая рукоятка
