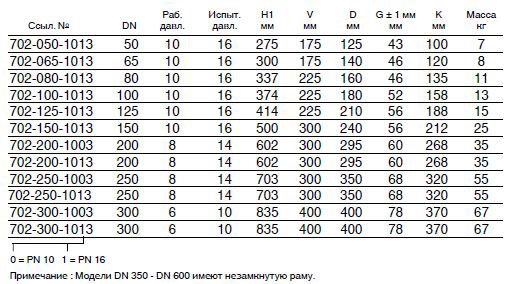

Задвижка AVK ножевая шиберная с невыдвижным штоком

Задвижка AVK ножевая шиберная с невыдвижным штоком предназначена для использования в системах, где рабочей средой является вода, в том числе и сточного типа. Температура рабочей среды не должна превышать 70°C. Каждая задвижка имеет штурвал, который делает процесс управления максимально простым и удобным. Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501).

Дополнительные принадлежности по запросу

• Корпус из нержавейки AISI 316.
• Прокладки из витона (макс. 260°C), тефлона (макс. 220°C) или EPDM.

Устройство привода

• Штурвал, с выдвижным штоком* (DN 50 - 600).
• Быстро закрывающий рычаг (DN 50 - 200).
• Пневматический привод* (DN 50 - 800).
• Исполнение выдвижного штока и фланца ISO предусматривает соединение с приводом* (DN 50 - 1500).
• Квадратная насадка штока для Т-образного ключа (DN 50 - 300).
• Электрический привод* (DN 50 - 1500).

*DN 50-300 модели с замкнутой рамой
> DN 300 модели с незамкнутой рамой

Материалы

• Корпус - серый чугун GG-25 по DIN 1691
• Покрытие - полиэфир, устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ
• Шток, болт уплотнения, толкатель и шибер - нержавеющая сталь AISI 316
• Гайка штока - бронза
• Прокладка корпуса и сальник уплотнения - резина NBR
• Стойка, подшипник - сталь st. 52
• Болты, гайки - нержавеющая сталь AISI 316

Устройство привода

• Штурвал - серый чугун GG-25 по DIN 1691.
• Шпилька с резьбой - нержавеющая сталь AISI 316.
• Шайба - бронза.
• Рычаг, кронштейн рычага, коромысло, ухо - сталь st. 52.

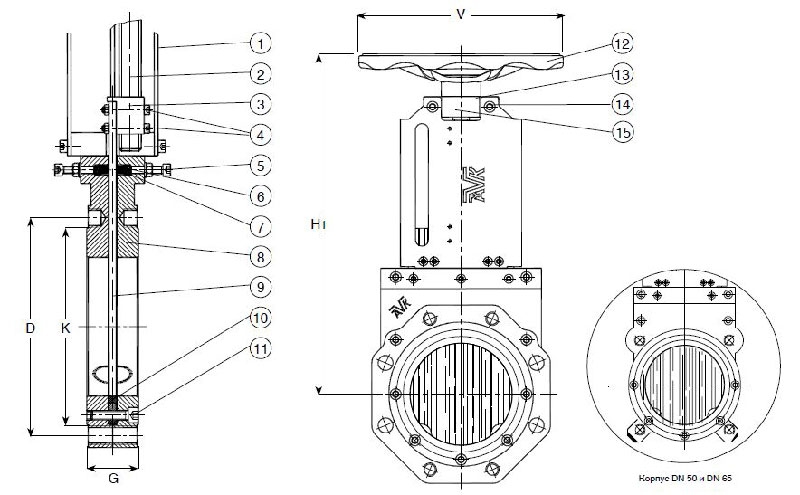

Компоненты

1. Стойка
2. Шток
3. Гайка из бронзы
4. Болт и гайка
5. Болт сальника уплотнения
6. Толкатель
7. Сальник уплотнения
8. Корпус
9. Шибер
10. Прокладка на корпус
11. Болт на корпус
12. Штурвал
13. Шайба
14. Болт
15. Подшипник
