Задвижка стальная 30с15нж

+++

Задвижка 30с15нж клиновая стальная с выдвижным шпинделем предназначается для эксплуатации в качестве запорной арматуры на магистральных трубопроводах, с диаметром прохода от Ду 50 до Ду 500 мм и транспортирующих жидкие и газообразные нефтепродукты, воду и пар. В качестве регулирующей арматуры, данную задвижку использовать запрещено. 30с15нж может эксплуатироваться при давлении не превышающем 4 МПа и при температуре в диапазоне от -40°C до +450°C. Климатические особенности эксплуатации механизма определяются ГОСТ 15150-69. Присоединение задвижки к магистрали осуществляется с помощью фланцев. Она выпускается с ручным приводом (маховиком, механическим редуктором) или исполнением под электропривод.

Задвижки данного типа могут применяться в таких отраслях, как нефтеперерабатывающая, газоперерабатывающая и добывающая промышленность; сельскохозяйственная промышленность; химпромышленность; энергетика; водо- и теплоснабжение; а также любые отрасли народного хозяйства, где используется природный и топливный газ, вода и пар, азот, неагрессивные и неабразивные рабочие среды.

Цены на задвижки 30с15нж

Диаметр, мм	Цена
ду 50	4 403 руб.
ду 80	6 305 руб.
ду 100	7 600 руб.
ду 150	договорная
ду 200	договорная

Устройство задвижки 30с15нж

30с15нж РУ 40 Задвижка клиновая с выдвижным шпинделем фланцевая стальная.

Корпус: сталь 20Л-35Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
Крышка: сталь 20Л-35Л, 30ХМЛ, 20ГЛ
Клин (диски, обойма): сталь 20Л-35Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
Шпиндель: 20Х13
Втулка резьбовая: бронза БрАЖ 9-4
Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт, шпилька: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт откидной: сталь 35
Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ТРГ
Набивка сальника: ТРГ
Маховик: сталь 25Л, ВЧ50

Основным рабочим элементом задвижки 30с41нж является двухдисковый клин. У шпинделя идет сальниковое уплотнение. По сравнению с арматурой с жестким затворным клином, задвижка стальная 30с15нж довольно редко заклинивает, имеют больший срок службы и уменьшает усилия при закрытии, а также имеет большую герметичность. Срок годности у нее более 10 лет.

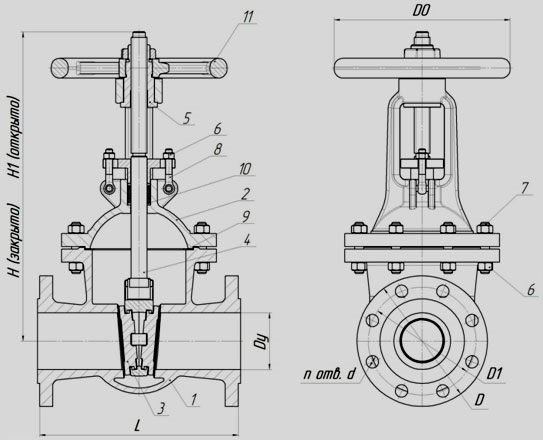

Габаритные и присоединительные размеры

Ду, мм	L, мм	D, мм	D1, мм	n	d, мм	H, мм	H1, мм	D0, мм	Масса кг
50	250	160	125	4	18	370	430	210	35
80	310	195	160	8	18	480	575	210	50
100	350	230	190	8	22	545	660	310	80
150	450	300	250	8	26	705	870	400	140
200	419	375	320	12	30	795	1010	400	210
250	650	445	385	12	33	975	1205	480	365
300	502	510	450	16	33	1245	1565	480	485

Технические характеристики

Тип: задвижка с выдвижным шпинделем
Присоединение: фланцевое с присоединительными размерами по ГОСТ 12815–80
Привод: ручной
Давление, МПа: PN=4,0
Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты
Температура рабочей среды: не более 450°С
Герметичность затвора соответствует классу «А» по ГОСТ 9544-2005
Материал корпусных деталей: сталь 20Л
Направление подачи рабочей среды: любое.
Установочное положение: любое.
Климатическое исполнение: ХЛ1, УХЛ1 по ГОСТ 15150
Производитель: Китай

Принцип действия

В процессе вращения маховика задвижки 30с15нж резьбовая втулка принимает на себя вращение, после чего преобразует его в поступательное движение шпинделя и клина. В результате чего, происходит открытие /закрытие условного прохода стальной задвижки.

Клиновые задвижки 30с15нж устанавливают на трубопроводе в любом рабочем положении, кроме положения маховиком вниз.
