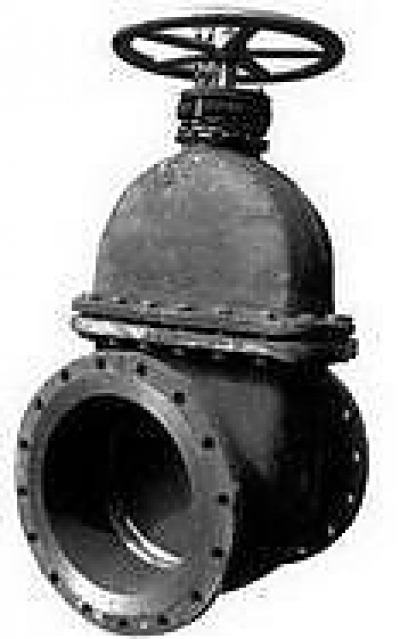

Задвижка чугунная 30ч3бр (МТР)

Цена на задвижку 30ч3бр по запросу.

Задвижки применяются в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды (воды при температуре до 40°С и давлении до 1,0 МПа). Рабочее положение трубопровода: горизонтальное, вертикальное, наклонное. Направление подачи рабочей среды: двустороннее.

Технические характеристики

Тип: параллельная дисковая с невыдвижным шпинделем
Присоединение: фланцевое
Привод: ручной
Давление, МПа: PN=1,0
Рабочая среда: вода
Температура рабочей среды: от 5 до 40°С
Материал корпусных деталей: чугун
Материал уплотнений: бронза
Обвод затвора (байпас)DN 250–400: отсутствует
Обвод затвора (байпас)DN 600–1200: имеется
Климатическое исполнение: УХЛ категории размещения 5 по ГОСТ 15150
Производитель: Россия (Водоприбор)
Срок годности не менее 12 лет

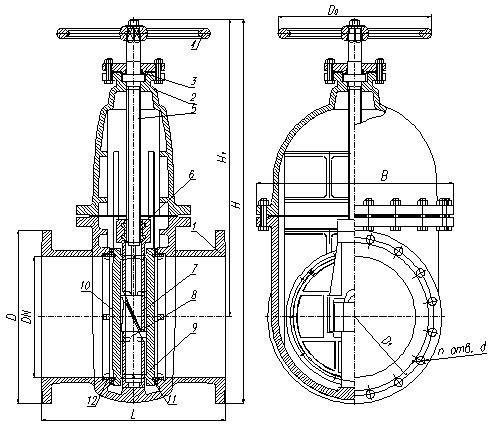

Габаритные и присоединительные размеры DN 250–400

ду, мм	L	H	H1	B	Do	D	D1	d	n
250	450	970	775	458	330	390	350	23	12
300	500	1078	858	516	330	440	400	23	12
400	600	1254	971	642	500	565	515	27	16

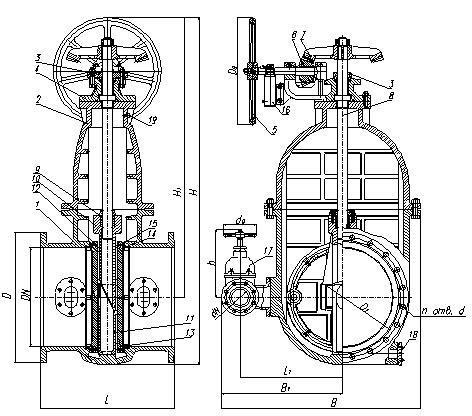

Габаритные и присоединительные размеры DN 600–1200

ду, мм	L	H	H1	B	B1	D0	D	D1	d	n	Отвод
L1	d0	dN	H
600	800	2082	1677	1184	720	640	780	725	30	20	610	200	100	363
900	1100	2843	2417	1575	925	900	1110	1050	33	28	794	250	150	495
1000	1200	3177	2527	1700	975	900	1220	1160	33	28	848	250	150	495
1200	1400	3984	3194	1990	1125	900	1455	1380	42	32	998	250	150	495
