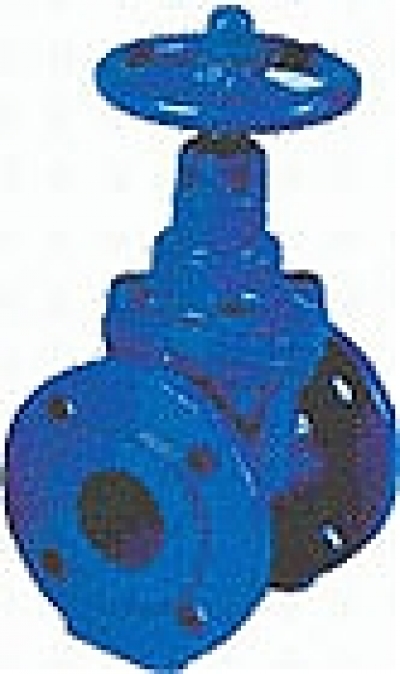

Задвижка чугунная МЗВ (30ч39р) Водоприбор

Задвижка МЗВ чугунная с обрезиненным клином (производитель – завод Водоприбор) применяется в качестве запорного устройства на трубопроводах. Рабочая среда: вода при температуре не выше 75°C. Задвижки чугунные МЗВ выпускаются в диапазоне диаметров ду50-ду100 (давление до 1,6 МПа), ду150-ду300 (давление до 1 МПа). Монтаж задвижки может осуществляться на вертикальном и горизонтальном трубопроводе. Рабочее положение – любое, кроме маховиком вниз.

Цены на задвижки МЗВ

Диаметр, мм	Цена
ду 50	4 740 руб
ду 80	6 440 руб
ду 100	7 230 руб
ду 150	10 630 руб
ду 200	15 492 руб
ду 250	28 100 руб
ду 300	33 400 руб

Технические характеристики

Тип: задвижка с обрезиненным клином невыдвижным шпинделем
Присоединение: фланцевое
Привод: ручной
Давление, МПа: PN=1,6(DN=50–100), PN=1,0(DN=150–300)
Рабочая среда: вода
Температура рабочей среды: от 5 до 75°С
Герметичность затвора соответствует классу «А» по ГОСТ 9544
Материал корпусных изделей и клина: чугун
Материал уплотнений: резиновая смесь
Климатическое исполнение: УХЛ категории размещения 3 ГОСТ 15150
Производитель: Россия (Водоприбор)
Срок годности не менее 16 лет

Габаритные и присоединительные размеры

ду, мм	D	D1	D0	L	B	d	n	H	h	Масса, кг
50	165	125	140	150	118	18	4	336	253	12
80	200	160	200	180	160	18	4	416	316	20
100	220	180	200	190	188	18	8	473	363	26
150	280	240	250	210	280	22	8	637	495	46
200	340	295	280	230	348	22	8	752	582	74
250	400	350	330	250	434	22	12	899	699	118
300	455	400	330	270	512	22	12	1020	793	160
