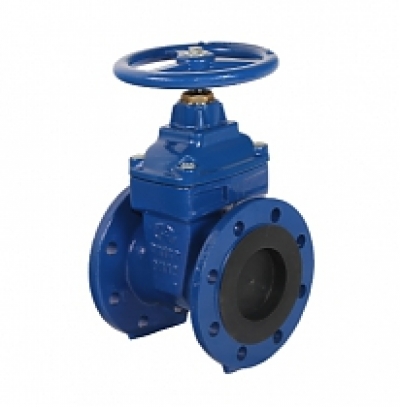

Задвижки чугунные с обрезиненным клином 30ч39р ЛАЗ

Задвижка 30ч39р ЛАЗ фланцевая чугунная с обрезиненным клином, невыдвижным шпинделем применяется как запорное устройство на трубопроводах для питьевой воды, при температуре до 120°С и давлением до 1,6мПа. Задвижка покрыта эпоксидной краской, что увеличивает коррозийную стойкость материалов.

Цены на 30ч39р ЛАЗ

ДУ	Цена
40	3 580 руб.
50	3 640 руб.
65	4 230 руб.
80	4 940 руб.
100	6 440 руб.
125	9 490 руб.
150	12 480 руб.
200	16 900 руб.
250	24 440 руб.
300	32 630 руб.
350	71 890 руб.
400	91 780 руб.
500	148 720 руб.

Преимущества

Высокая надежность
Малый крутящий момент
Отсутствует сальниковый узел
Отсутствует возможность заклинивания затвора при колебаниях температуры
Двойное уплотнение шпинделя
Отсутствует приямок в корпусе задвижки

Технические характеристики

Диаметр условного прохода Dn, мм	40	50	65	80	100	125	150	200	250	300	350	400	500
Масса, кг,не более	10	12	16	20	27	29	46	64	94	110	126	186	322
Строительная длина L, мм, ГОСТ 3706-83	140	150	170	180	190	200	210	230	250	270	290	310	350
Габаритная высотаH, мм.	300	285	330	360	410	490	540	640	790	870	1100	1250	1450
Условное давление Pn, МПа (кгс/см²)	1,6 (16)	1,0 (10)
Температура рабочейсреды	От -5°С до +95°С
Максимально допустимая температура	до +120°С
Протечки затвора, см³/мин, не более	0,2	0,3	0,4	0,48	0,6	0,8	0,9	1,2	1,5	1,8		2,4
Величина рабочего хода затвора, обороты	6,5-7,5	8-9,5	10-12	12-14	16-19	21-25	26-31	31-32	34-37	45-48		60-63
Максимально допустимый крутящий момент на шпинделе, Нм, не более	20	25	40	50	70	90	110	170	185	200		230
Средний ресурс до списания, цикл, ч, не менее	1000
Средняя наработка на отказ/цикл	600

Основные материалы конструкции

Корпус - Чугун
Крышка - Чугун
Клин - Чугун обрезиненный (ЭПДМ)
Гайка шпинделя - Бронза
Шпиндель - НЖ
Прокладка крышки - Резина
Уплотнительные кольца - Резина
Втулка - Бронза
Упорная гайка - Чугун
Маховик - Чугун

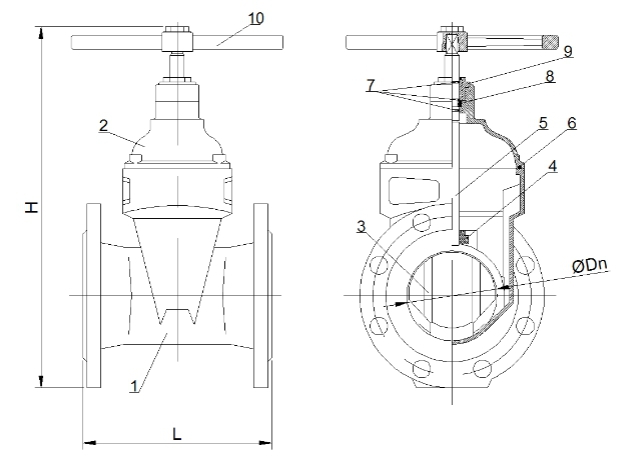

Конструкция задвижки чугунной 30ч39р ЛАЗ
