Теплообменники пластинчатые разборные предназначенные для теплообмена между двумя средами (без их смешения), находящимися в жидком состоянии, в системах отопления и горячего водоснабжения жилых, административных и промышленных зданий, а также для работы с жидкими средами в различных технологических процессах. Теплообменники не предназначены для работы с токсичными, взрывоопасными и пожароопасными средами.
Цены после заполненияопросного листа.
Технические характеристики
| Площадь теплообмена одной пластины, м2 |
Максимальная площадь теплообмена выполняемая на данном типоразмере пластин, м2 |
Номинальный диаметр присоединения DN, мм |
Максимальная тепловая нагрузка*, Гкал/час (МВт) |
|
|---|---|---|---|---|
| ГВС: 60-40/5-55 |
Отопление: 120-70/65-90 |
|||
| 0,025 | 3,2 | 25; 32 | 0,2 (0,233) | |
| 0,06 | 13,5 | 50 | 0,56 0,651) | |
| 0,08 | 5,4 | 32 | 0,215(0,25) | 0,431 (0,5) |
| 0,12 | 14 | 50; 80 | 2,0 (2,32) | 2,0 (2,32) |
| 0,15 | 11,5 | 50 | 1,0 (1,16) | 1,035 (1,2) |
| 0,2 | 24,6 | 100 | 1,552 (1,8) | 1,552 (1,8) |
| 0,4 | 115 | 100 | 1,158 (6,0) | 7,737 (9,0) |
Примечание: * Максимальная тепловая нагрузка аппарата зависит от исходных тепловых и гидравлических параметров системы (графика отопления и допустимых гидравлических потерь на теплообменнике и схемы подключений). Нагрузка теплообменника рассчитана при допустимых гидравлических сопротивлениях аппарата 0,07МПа (70кПа).
Гарантийный срок эксплуатации 18 месяцев.
Конструктивные особенности различных видов теплообменников
Конструкция
Теплообменники изготавливаются из ряда тонких металлических пластин с гофрированной поверхностью, которые уплотняются между собой посредством уплотнительных прокладок из термостойкой резины. Пластины сжимаются в пакет двумя сжимающими плитами при помощи стяжных шпилек. В зависимости от параметров теплообменники изготавливаются из различных типоразмеров пластин с площадью теплообмена и диаметрами условных проходов присоединений. Разборная конструкция теплообменника позволяет корректировать тепловые параметры аппарата в процессе эксплуатации, путем корректировки числа пластин, а также производить чистку пластин от твердых отложений накипи и замену износившихся в процессе эксплуатации частей аппарата.

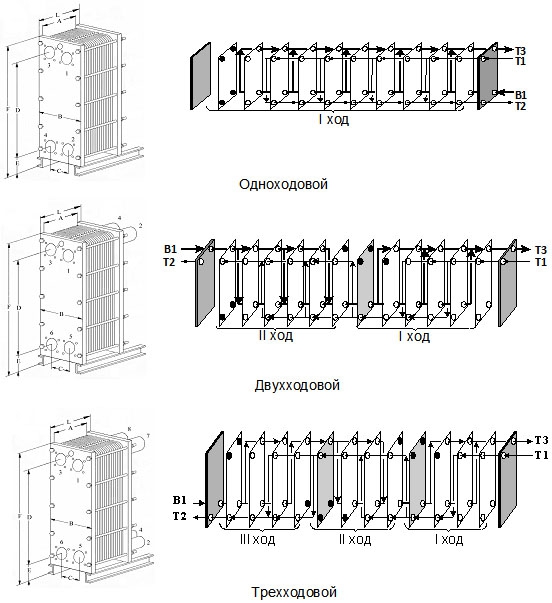

Теплообменники изготавливаются различных видов по конструкции проточной части с непрерывным рядом мощностей:
одноходовые – 1Х;
двухходовые – 2Х;
двухходовые с циркуляционной линией – 2ХЦ;
двухходовые для блока горячего водоснабжения – 2ХБГВ;
трехходовые – 3Х;
трехходовые с циркуляционной линией – 3ХЦ.
