Регуляторы давления прямого действия применяются для автоматического поддержания давления на участке пневматической или гидравлической системы. Регуляторы снижают и стабилизируют давление или перепад давления рабочей среды после источника высокого давления так, что на стороне выбранного участка системы давление или перепад давления рабочей среды остается постоянным несмотря на изменение расхода.
Регуляторы давления прямого действия применяется в системах теплоснабжения и охлаждения, горячего и холодного водоснабжения с температурой рабочей среды до 150°C и в системах сжатого воздуха с температурой рабочей среды до 80°C (номинальное давление до 1,6 Мпа).
По назначению регуляторы давления различают: РД-А – «после себя» (регуляторы напора); РД-В – «до себя» (регуляторы подпора). Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В – нормально закрытыми.

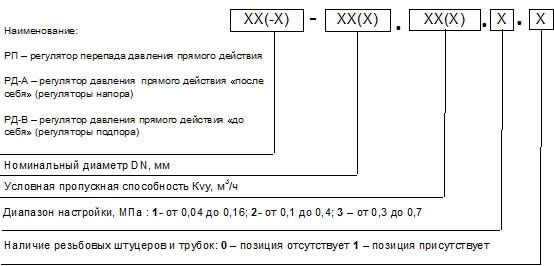

Модификация регулятора и его условное обозначение |
Номин. диаметр DN, мм |
Условная пропускная способность Kvy,м3/ч |
Относит. протечка в затворе |
Диапазон установки регулирования, МПа |
Масса, не более, кг |

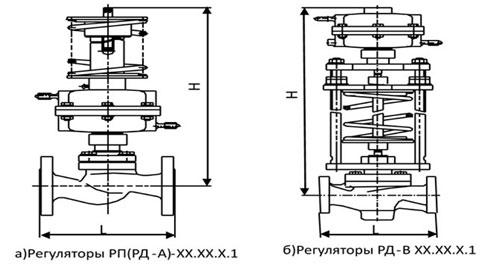

Рисунок | Размеры, мм |
|
---|---|---|---|---|---|---|---|---|
L | H | |||||||
РП(РД-А)-25.2,5.1.1 | 25 | 2,5 | 0,6 | 0,04-0,16 | 13,5 | 1а | 160 | 570 |
РП(РД-А)-25.4.1.1 | 4 | |||||||
РП(РД-А)-32.6,3.1.1 | 32 | 6,3 | 15,5 | 180 | 580 | |||
РП(РД-А)-32.10.1.1 | 10 | |||||||
РП(РД-А)-50.16.1.1 | 50 | 16 | 19 | 230 | 615 | |||
РП(РД-А)-50.25.1.1 | 25 | |||||||
РП(РД-А)-80.63.1.1 | 80 | 63 | 28,5 | 310 | 635 | |||
РП(РД-А)-100.125.1.1 | 100 | 125 | 43 | 350 | 665 | |||
РД-В-25.2,5.1.1 | 25 | 2,5 | 0,1 | 17,5 | 1б | 160 | 715 | |
РД-В-25.4.1.1 | 4 | |||||||
РД-В-32.6,3.1.1 | 32 | 6,3 | 18 | 180 | 717 | |||
РД-В-32.10.1.1 | 10 | |||||||
РД-В-50.16.1.1 | 50 | 16 | 21,5 | 230 | 770 | |||
РД-В-50.25.1.1 | 25 | |||||||
РД-В-80.63.1.1 | 80 | 63 | 32 | 310 | 785 | |||
РД-В-100.125.1.1 | 100 | 125 | 43 | 350 | 830 | |||
РП(РД-А)-25.2,5.2.1 | 25 | 2,5 | 0,6 | 0,1-0,4 | 14,5 | 1а | 160 | 570 |
РП(РД-А)-25.4.2.1 | 4 | |||||||
РП(РД-А)-32.6,3.2.1 | 32 | 6,3 | 16 | 180 | 580 | |||
РП(РД-А)-32.10.2.1 | 10 | |||||||
РП(РД-А)-50.16.2.1 | 50 | 16 | 20 | 230 | 615 | |||
РП(РД-А)-50.25.2.1 | 25 | |||||||
РП(РД-А)-80.63.2.1 | 80 | 63 | 29,5 | 310 | 635 | |||
РД-В-25.2,5.2.1 | 25 | 2,5 | 0,1 | 18,5 | 1б | 160 | 715 | |
РД-В-25.4.2.1 | 4 | |||||||
РД-В-32.6,3.2.1 | 32 | 6,3 | 19 | 180 | 717 | |||
РД-В-32.10.2.1 | 10 | |||||||
РД-В-50.16.2.1 | 50 | 16 | 22,5 | 230 | 770 | |||
РД-В-50.25.2.1 | 25 | |||||||
РД-В-80.63.2.1 | 80 | 63 | 33 | 310 | 785 | |||
РП(РД-А)-25.2,5.3.1 | 25 | 2,5 | 0,6 | 0,3-0,7 | 15,5 | 1а | 160 | 570 |
РП(РД-А)-25.4.3.1 | 4 | |||||||
РП(РД-А)-32.6,3.3.1 | 32 | 6,3 | 17 | 180 | 580 | |||
РП(РД-А)-32.10.3.1 | 10 | |||||||
РП(РД-А)-50.16.3.1 | 50 | 16 | 21 | 230 | 615 | |||
РП(РД-А)-50.25.3.1 | 25 | |||||||
РП(РД-А)-80.63.3.1 | 80 | 63 | 30,5 | 310 | 635 | |||
РД-В-25.2,5.3.1 | 25 | 2,5 | 0,1 | 19,5 | 1б | 160 | 715 | |
РД-В-25.4.3.1 | 4 | |||||||
РД-В-32.6,3.3.1 | 32 | 6,3 | 20 | 180 | 717 | |||
РД-В-32.10.3.1 | 10 | |||||||
РД-В-50.16.3.1 | 50 | 16 | 23,5 | 230 | 770 | |||
РД-В-50.25.3.1 | 25 | |||||||
РД-В-80.63.3.1 | 80 | 63 | 34 | 310 | 785 |

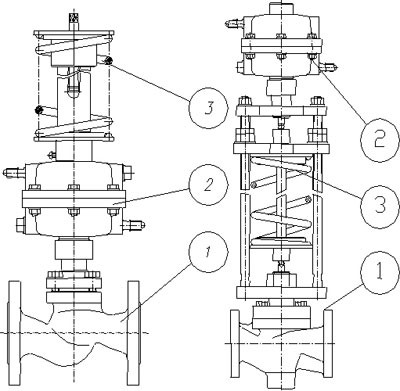

Регулятор перепада давления конструктивно состоит из трех основных частей:
1 – регулирующего органа, представляющего собой проточную часть гидравлически разгруженного проходного клапана. При перемещении затвора происходит изменение пропускной способности.
2 – импульсного гидравлического исполнительного механизма, представляющего собой мембранную камеру с подводными штуцерами и трубками для подвода воздействующего параметра среды. Мембрана исполнительного механизма непосредственно связана со штоком затвора регулирующего органа и перемещает его, изменяя проходное сечение и соответственно пропускную способность.
3 – задатчика, представляющего собой упругий настраиваемый элемент (пружину). Пружина противодействует усилию развиваемому мембраной исполнительного механизма и соответственно перемещению затвора регулирующего органа.
Приборы измерения давления в комплект поставки не входят.
